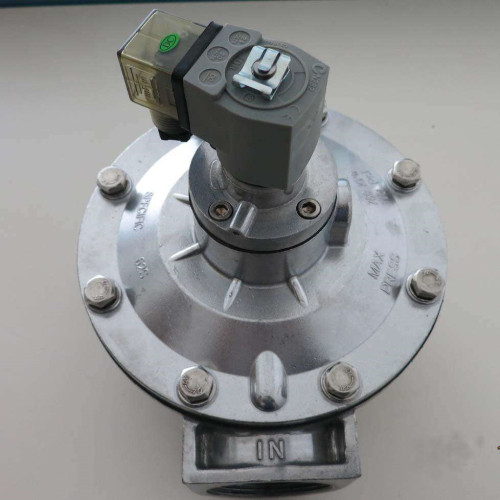

电磁脉冲阀设备

一、用途

      电磁脉冲阀（亦称隔膜阀）是脉冲袋式除尘器清灰喷吹系统的压缩空气“开关”。受脉冲喷吹控制仪输出信号的控制，对滤袋逐排（室）喷吹清灰，使除尘器的阻力保持在设定的范围之内，以保证除尘器的处理能力和收尘效率。

      DMF-Y型电磁脉冲阀为淹没式阀（亦称嵌入式阀），它直接安装在分气箱上，具有更好的流通特性。压力损失有所下降，适合于气源压力较低的工作场合。



二、工作原理

      DMF-Y型淹没式电磁脉冲阀是把膜片把电磁脉冲阀分成前、后二个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片组件紧贴阀的输出口，电磁脉冲阀处于“关闭”状态。

　　DMF-Y型淹没式电磁脉冲阀是将脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁后移，阀后气室放气孔打开，后气室迅速失压，膜片组件后移，压缩空气通过阀输出口喷吹，电磁脉冲阀处于“开启”状态。

　　DMF-Y型淹没式电磁脉冲阀是将脉冲喷吹控制仪电信号消失，电磁脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片组件紧贴阀的输出口，电磁脉冲阀又处于“关闭”状态。

通过导线将电磁阀体内线圈输入正向脉冲信号，线圈产生的工作磁通，使动芯吸合，打开阀门。当停止正向脉冲信号输入时，动芯释放，动芯在弹簧力的作用下回复到初始状态，关闭阀门另外有自保持型的，停止输入正向脉冲或断电后也能保持，需要输入负向脉冲信号才能复位；脉冲电磁阀的工作原理，是利用电器的脉冲转化为机械的脉动，使得脉动气体的强大能量变成动量，在短时间内释放产生巨大冲力，用plc控制其脉冲的间隔应根据额定气体压力恢复时间l来确定。。



二、技术规格：1、气源压力：0.2~0.8Mpa2、工作（喷吹）压力：0.3~0.6Mpa3、工作介质：清洁空气或氮

气4、电压AC220V  AC110V  DC24V5、适应环境温度-15~55℃此电磁阀的进气口直接安装在气包上，故称为淹没式脉冲阀或直角式脉冲阀。



电磁脉冲阀工作条件：

　　电磁脉冲阀在使用的时候，之前的环境条件是十分重要的，这关系着电磁脉冲阀能不能正常平稳的运行下去。电磁脉冲阀环境条件:

　　1.根据供电电源种类，分别选用交流和直流电磁阀。一般来说交流电源取用方便。

　　2.在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐发蚀。

　　3.环境空间若受限制，请选用多功能电磁阀，因其省去了旁路及三只手动阀且便于在线维修。

　　4.电源电压波动通常交流选用+%10%。-15%，直流允许±%10左右，如若超差，须采取稳压措施或提出特殊订货要求。

　　5.环境的**和**温度应选在允许范围之内，如有超差需作特殊订货提出。

　　6.电磁脉冲阀的电源条件

　　7.环境中经常有振动，颠簸和冲击等场合应选特殊品种，例如船用电磁阀。

　　8.电压规格用尽量优先选用AC220V。DC24V。

　　9.环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀。

　　10.应根据电源容量选择额定电流和消耗功率。须注意交流起动时VA值较高，在容量不足时应优先选用间接导式电磁阀。





电磁脉冲阀作用：

　　就是控制油路中油压的大小。一般安装在主油路或减振器背压油路中，以减少换档和锁止解锁时的油压冲击，使设备运行保持平稳状态。

　　按阀进出口的角度及进气口的形式可分为三种:

　　1.直角式电磁脉冲阀:阀体进出口成直角，直接受电信号控制的膜片阀。

　　2.直通式电磁脉冲阀:阀体进出口成180度，直接受电信号控制的膜片阀。

　　3.淹没式电磁脉冲阀:阀体进气口淹没在气包内，直接受电信号控制的膜片阀。
