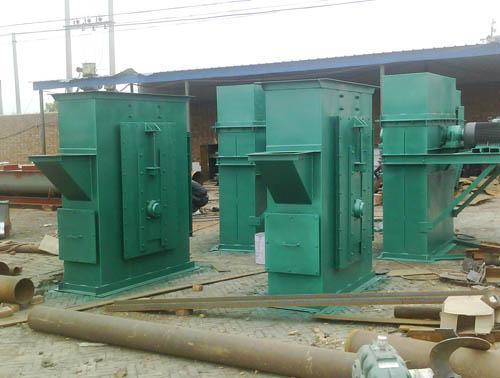

HT斗式提升机



产品介绍

    斗式提升机适用于低处往高处提升，供应物料通过振动台投入料斗后机器自动连续运转向上运送。根据传送量可调节传送速度，并随需选择提升高度，料斗为自行设计制造，PP无毒料斗使该型斗式提升机使用更加广泛，所有尺寸均按照实际需要设计制造，为配套立式包装机，电脑计量机设计，适用于食品、医药、化学工业品、螺丝、螺帽等产品的提升上料，可通过包装机的信号识别来控制机器的自动停启。斗式提升机是利用均匀固接于无端牵引构件上的一系列料斗，竖向提升物料的连续输送机械。斗式提升机可分为环链、板链和皮带三种。



环链斗式提升机（TH型）

   环链斗式提升机（TH型）主要适用于输送粉状、粒状、小块状的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、粮食等温度不超过250℃的物料。同鑫提升机具有输送量大、提升高度高、运行平稳可靠、使用寿命长等显著优点。



 环链斗式提升机（TH型）备有二种料斗：ZH型(中深斗)一般适用于输送湿的、易结块、较难抛出的物料，如湿砂、型砂、化肥、碱肥、碱粉等。SH型(深斗)一般适用于输送干燥的、松散易于抛出的物料，如水泥、碎石、煤块等。TH系列环链斗式提升机传动装置有二种形式，分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑、重量轻、而且内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应力。本机最大输送量365m3/h,最大提升高度为50m。



性能特点：

    1、驱动功率小，采用流入式喂料、诱导式卸料、大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此无效功率少。

    2、提升范围广，这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料。密封性好，环境污染少。

    3、运行可靠性好，先进的设计原理和加工方法，保证了整机运行的可靠性。提升机运行平稳，可达到较高的提升高度。

    4、使用寿命长，提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象



结构组成：

　  斗式提升机由壳体、牵引件、料斗、驱动轮、改向轮、张紧装置、导向装置、加料口和卸料口等组成。

注意事项：



 1、式提升机必须牢固地安装在坚固的砼基础上。砼基础的表面应平整，并呈水平状态，保证斗式提升机、机壳安装好后，安装链条及料斗。料斗链接用的U型螺丝，既是链条接头，又是料斗的固定件。U型螺丝的螺母一定要扭紧并可靠防松。

    2、链条及料斗安装好以后，进行适当张紧。

    3、给减速机及轴承适当数量的机油和黄油。减速机用工业齿轮油润滑。轴承座内用钙基或钠基黄油均可以。

    4、试运转，安装完成后即应进行空车试运转。空运转应注意：不能倒转，不能有磕碰现象。空运转不小于2小时，不应有过热现象。

  　

斗式提升机在工作时，料斗把物料从下面的储藏中舀起，随着输送带或链提升到顶部，绕过顶轮后向下翻转，斗式提升机受槽内。带传动的斗式提升机的传动带一般采用橡胶带，装在下或上面的传动滚筒和上下面的改向滚筒上。链传动的斗式提升机一般装有两条平行的传动链，上或下面有一对传动链轮，下或上面是一对改向链轮。斗式提升机一般都装有机壳，以防止斗式提升机中粉尘飞扬。
