锅炉布袋除尘器,电炉布袋除尘器实践运用中滤袋
1、前语
滤袋作为袋式除尘器的心脏，对袋式除尘器的运用作用起到决定性的作用。特别高温滤袋在全部除尘器中的所占价值比例很大，保护好滤袋，防止滤袋因为各种要素破损，一方面，能够确保过滤作用，满意排放浓度;另一方面，能够减少经济损失，确保全部设备的稳定运转。
2、滤袋破损类型
2.1 机械破损
首要体现为滤料无纺层磨破，掉落，这种景象是因为气流散布不均匀，粉尘在高过滤风速下对滤袋外表的冲刷构成的;或许因为滤袋装置不到位，致使滤袋之间的冲突而破损;或许喷吹管装置不笔直，致使口部30-40公分的规模呈现破洞，失掉过滤功能。
详细表如今滤袋口部破损、滤袋袋身破损、滤袋下部破损、滤袋底部破损。
2.1.1 除尘滤袋袋口部位
滤袋袋口部位破损多在袋口向下30-40公分以内，多体现为滤料底层吹破、掉落。多为压缩空气过高、喷吹管倾斜、花板变形等要素构成，在装置过程中要注意装置的质量。
2.1.2 滤袋袋身方位
滤袋和骨架触摸有些长时间因为脉冲喷吹致使触摸有些磨损，体现为很显着的横竖筋条方向磨损痕迹。要注意滤袋和骨架的尺寸合作、除尘骨架外表的光洁度等。
2.1.3 滤袋底部破损
滤袋底部景象磨损较为多见，也许因为袋笼底部过小或滤袋过长，袋笼只能制撑袋底部分。滤袋清灰和过滤时动作过大构成滤袋底内侧磨损。或许粉尘堆积过高构成涡流磨损滤袋。
2.2 化学腐蚀
化学腐蚀最显着的体现是除尘布袋的强度大幅降低，详细表如今酸腐蚀，碱腐蚀，氧化腐蚀和水解腐蚀等致使滤袋失掉能够接受的过滤负荷，然后失掉过滤功能。这种景象首要因为滤袋的选型存在疑问或许运用工况环境逾越了纤维的接受规模，致使滤袋失掉过滤功能而失效。
2.2.1 酸腐蚀
高温滤料通常存在酸腐蚀，以硫氧化物为主。特别是在燃煤锅炉电厂的烟气除尘中，选用高硫煤，并且电袋结合项目，烟气中硫氧化物含量高，能够到达5000mg/Nm3。在高温环境下，硫氧化物构成亚硫酸、硫酸，对滤料构成酸腐蚀而失效。如烟气中含有HF，则不能选用玻璃纤维类滤料，易酸腐蚀构成滤料失效。
通常操控烟气运转温度在酸露点以上即可，如低于酸露点温度有必要封闭除尘器体系，防止腐蚀滤袋。酸性液体还有盐酸、硫酸、硝酸、氢氟酸等。
2.2.2碱腐蚀
多出如今钠盐和氨类化工出产工艺除尘中，例如氯化钠、氨水、碳酸钠等工况。关于电厂、水泥厂、垃圾焚烧厂、钢铁厂等领域的烟气除尘呈现较少。
2.2.3 氧化腐蚀
氧化腐蚀指的是存在必定量氧化性物质的时候对滤料构成的损坏，首要为PPS布袋布袋的氧化腐蚀，能够对PPS类滤料构成氧化损坏的有氮氧化物、氧气、臭氧、浓硫酸等。体现为PPS纤维变为深色且变脆，外观完好无缺，可是强度急剧降低，只有200N摆布，挨近滤料运用寿命的晚期，失掉过滤作用。
2.2.4 水解
水解的界说是水分子介入纤维的高分子而致使分解的一种化学反应。以缩聚型聚合体出产的合成纤维是不耐水解的。包括：聚酯、聚酰亚胺(P84)、NOMEX、COMEX。
高温、湿度及化学品这三种要素有必要存在才干激活水解。聚丙烯腈均聚体、PPS纤维、PTFE纤维不是产自缩聚型聚合体，常选来替代有水解疑问的纤维。水解痕迹多为纤维色彩混浊，滤袋强力严峻降低、用手可容易撕破，缝纫线水解后断裂，无强力。
2.3 高温炙烤
高温炙烤的体现首要有滤袋因为高温致使缩短剧烈，严峻硬化，乃至滤袋外表呈现破洞，首要要素为滤袋运用的工况条件中温度超出滤袋的接受规模，致使呈现这种景象。详细为高温的颗粒、高温的烟气、滤袋高温热缩短过大等构成滤料的损害。
2.4结露阻塞
所谓结露，通俗地讲，是指含湿空气在必定的气压和温度下，分出饱满水分的景象。分出水分的温度点称之为露点。
饱满状态下气体压力越高，则露点越低。空气中湿含量越高，则露点温度越高。当空气中的湿含量必定，含湿空气温度低于该露点温度时，过饱满空气中就会分出水分，即发作结露景象;当空气温度高于该露点时则不会分出水分，也就不会发作结露景象。别的，烟气中如含有SO2成分，则SO2含量越多，烟气的露点越高。
因为滤袋运用工况环境中水分大，与粉尘粘接在滤袋的外表，滤袋外表的微孔阻塞，致使设备运转阻力高，滤袋失掉过滤功能。详细要素如下：
2.4.1除尘器存在漏风景象
因为除尘器存在漏风景象，将外界很多的冷空气吸进除尘器内，使除尘器部分空气温度急剧降低，空气中的水剖分出，然后发作结露景象。
2.4.2 烟气中的含湿量过高
当处理的烟气中含湿量过高，过饱满的水剖分出，则发作结露景象。这种景象在水泥干法线的窑尾除尘器上特别杰出，因为水泥干法线窑尾的烟气通常选用增湿塔进行冷却调质处理，当所喷的水量过大，构成烟气中的水分发作过饱满景象时就会发作结露。
2.4.3烟气温度过低
除尘器处理的烟气自身温度挨近或低于露点温度时，也会发作结露。
2.4.4 水分进入除尘器
因为“四管爆裂”景象，致使水分进入除尘器，构成滤袋外表结露、糊袋景象。
3、实践运用事例
3.1 机械磨损
1)滤袋标准不精确;
2)花板孔过密，滤袋与滤袋之间的空隙太小，发作磕碰;
3)装置时倾斜度较大;
4)除尘器自身的零部件对滤袋的磨损。

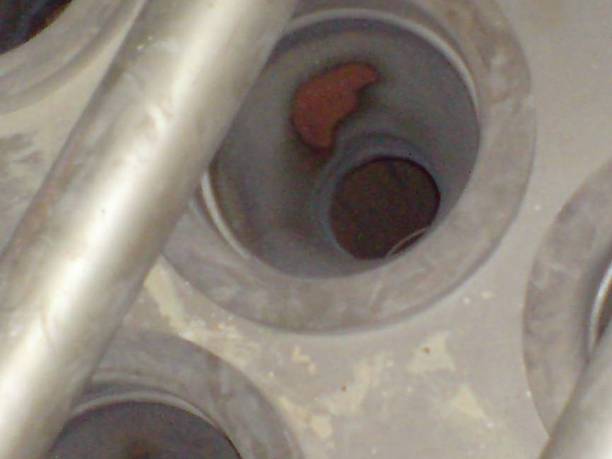

图1 喷吹管曲折 图2 不合理的设备装置

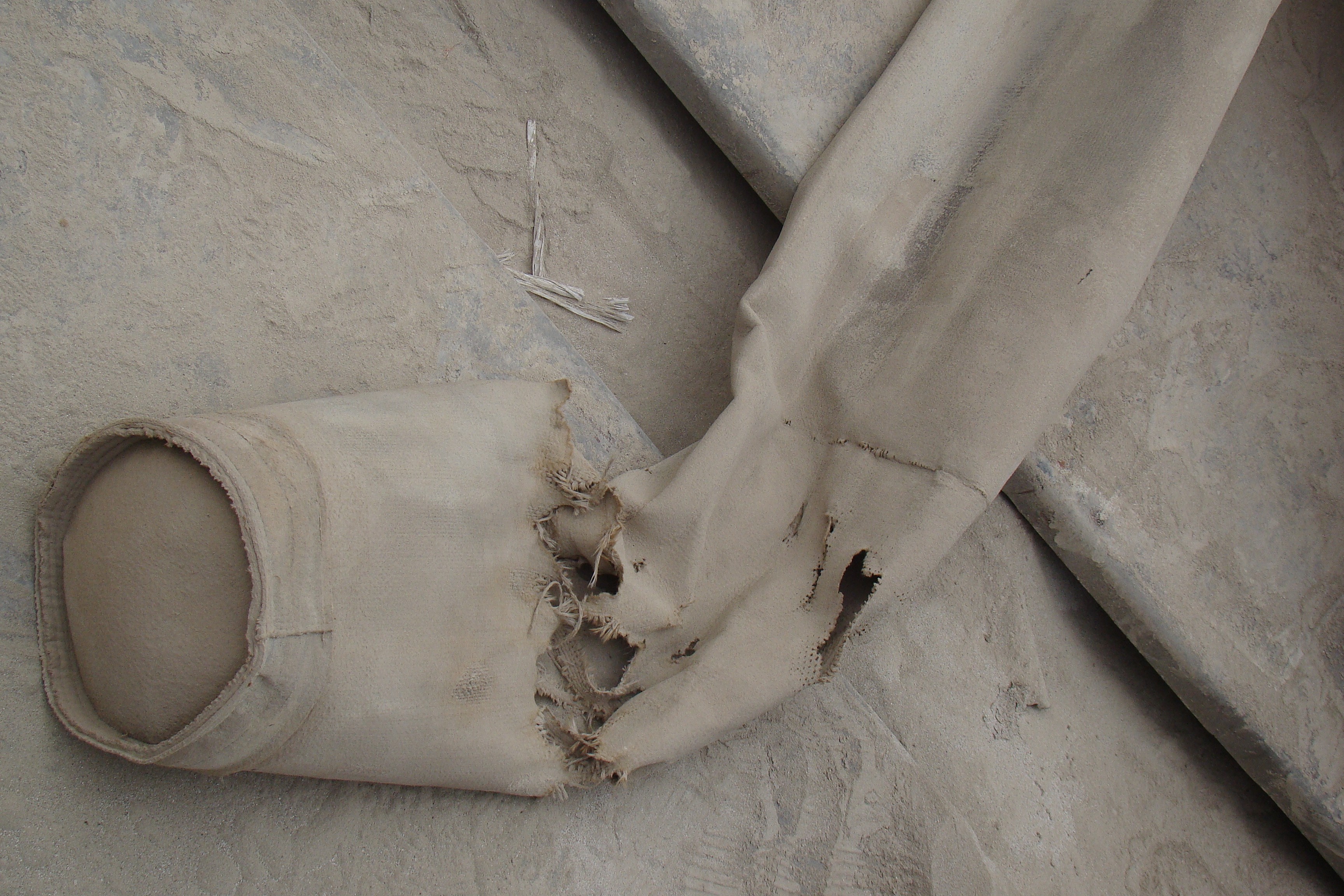

图3滤袋外表磨损纤维掉落 图4 滤袋沿骨架横筋竖筋破损
图5 滤袋袋身磨损 图6 滤袋沿骨架横筋方向磨损
3.2 化学腐蚀构成的滤袋破损
1)酸腐蚀，SOx、HF等含量过高对滤袋构成化学腐蚀。
2)氧化腐蚀，首要指烟气中氧气、氮氧化物等对滤袋构成的腐蚀。特别是在电厂燃煤锅炉除尘器中选用的PPS滤袋因为氧化腐蚀构成损坏较多。
图7骨架锈蚀严峻 图8 净气室进水致使锈蚀
图9花板锈蚀严峻 图10骨架锈蚀严峻
图11 化学腐蚀致使滤袋破损 图12 氧化腐蚀致使滤袋破损
3.3酸结露、糊袋
1)设备运转时温度过低;
2)工况环境中水分含量高;
3)设备运转时漏水，进入到净气室。
图13净气室粉尘结块 图14花板上现已结成灰饼
图15滤袋外表结露 图16袋体外表尘埃现已结块糊袋
3.4 高温烧袋
1)设备运转温度过高;
2)烟气中有明火喷到袋体上。

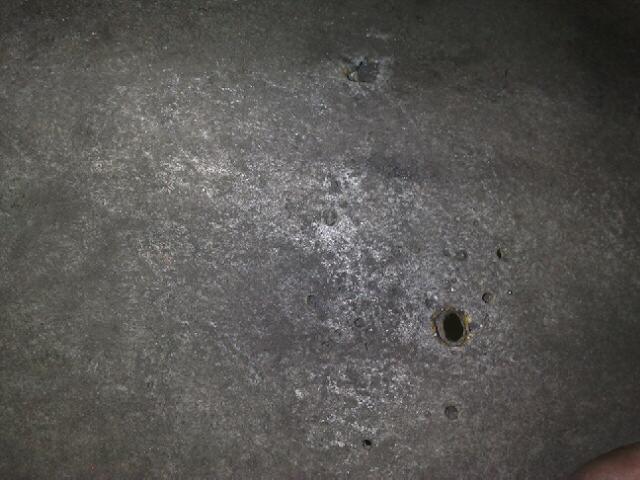

图17 焊渣溅到袋体上 图18滤袋触摸高温物体而熔化
4定论
滤袋在实践适用过程中的破损景象千奇百怪，可是通过仔细剖析总结，因为上述要素致使滤袋的破损较多。在今后的滤袋装置、选型、保护方面进行改善能够防止此类景象的发作。表现布袋除尘器的滤袋除尘高效性和经济性。
